くワガタくん


特長
  • ガッチリつかんではなさない!
くワガタくん くワガタくん

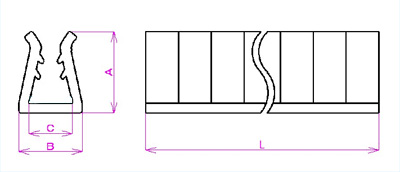

寸法図

寸法図


仕様一覧
粘着なしタイプ グロメット
品番 部品寸法
板サイズ(mm) A(mm) B(mm) C(mm)
GP-012 1.2 4.7 3.4 1.6
GP-016 1.6 4.9 3.9 2.3
GP-024 2.3 5.1 4.5 2.6
GP-032 3.2 5.6 5.5 3.4
  • 公差±0.3mm
  • L寸 5Mと20Mがあります


材質 ULファイル番号 UL難燃性グレード
自然色 ポリエチレン E247097 UL94 HB

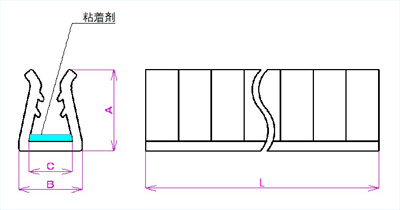

寸法図

寸法図


仕様一覧
粘着付きタイプ グロメット
品番 部品寸法
板サイズ(mm) A(mm) B(mm) C(mm)
GPN-012 1.2 4.7 3.4 1.6
GPN-016 1.6 4.9 3.9 2.3
GPN-024 2.3 5.1 4.5 2.6
GPN-032 3.2 5.6 5.5 3.4
  • 公差±0.3mm
  • L寸 5Mと20Mがあります


材質 ULファイル番号 UL難燃性グレード
自然色 ポリエチレン E247097 UL94 HB
  • 粘着剤表面に埃・異物がつくと粘着性がおちます。
  • 気温が下がると粘着剤が硬くなることがあります。
  • パネル塗料によって粘着剤が着き難い場合があります。
