トップページ商品一覧>Nタイプ
商品一覧
スペーサー&P.C.ボードアクセサリー

ワンタッチ.カラー.ブッシュ/Nタイプ


特長
  • 基板に簡単に、はめ込むことができます。
  • プリント回路の損傷を防ぎます。
  • 流れ作業において基板の位置決め、及びビスワッシャーのねじ止めが容易です。
  • 基板をネジなどで直接締め付けないので、基板そのものに亀裂などの損傷が発生しません。
  • 基板を真横にしても取付けることができます。
  • カラーを替えることによって任意の高さにできます。
Nタイプ Nタイプ Nタイプ Nタイプ
使用例

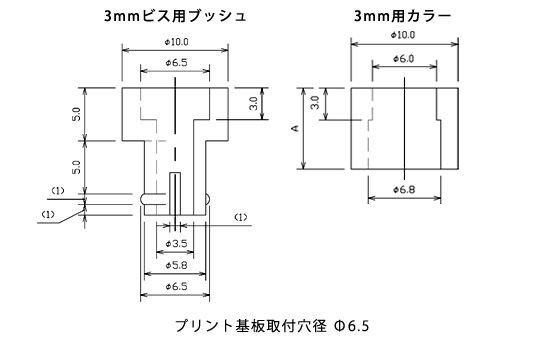

寸法図

Nタイプ

NB-300   NA-300

仕様一覧

3mmビス用カラーブッシュ
3mmビス用ブッシュ 3mm用カラー
品番 包装単位 品番 A寸法(mm) 包装単位
NB-300 200 NA-305 5.7 200
プリント基板取付穴径Φ6.5 NA-307 7.5
NA-310 10
NA-315 15
NA-320 20 100

グレード 材質 ULファイル番号 UL難燃性グレード
標準品 自然色 ABS E171626(S) UL94 HB
耐熱品 ポリカーボネイト E50075 UL94 V-0

  • 耐熱品の場合、色は黒になり品番のあとに“B”が付きます。
    例:NB-300B,NA-305B






寸法図

Nタイプ

NB-400  NA-400


仕様一覧

4mmビス用カラーブッシュ
4mmビス用ブッシュ 4mm用カラー
品番 包装単位 品番 A寸法(mm) 包装単位
NB-400 200 NA-405 5.7 200
プリント基板取付穴径Φ7.5 NA-407 7.5
NA-410 10
NA-412.5 12.5
NA-415 15 100
NA-420 20

グレード 材質 ULファイル番号 UL難燃性グレード
標準品 自然色 ABS E171626(S) UL94 HB
耐熱品 ポリカーボネイト E50075 UL94 V-0

  • 耐熱品の場合、色は黒になり品番のあとに“B”が付きます。
    例:NB-400B,NA-405B
