スペーサー&P.C.ボードアクセサリー

ワンタッチ.カラー.ブッシュ/Tタイプ


特長

特に基板にスペースのない場合に推奨します。
スタンダードタイプよりも、外径が細くなっていますのでできるだけコンパクトにしたいという製品に最適です。

Tタイプ Tタイプ Tタイプ Tタイプ

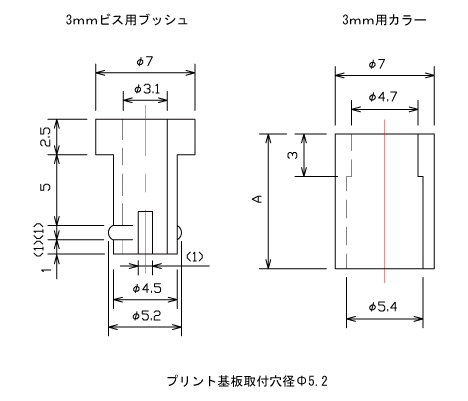

寸法図

寸法図

TB-300  TA-300

仕様一覧
3mmビス用ブッシュ 3mm用カラー
品番 包装単位 品番 A寸法(mm) 包装単位
TB-300 200 TA-305 5.7 200
プリント基板取付穴径Φ5.2 TA-306.4 6.4
TA-307 7.5
TA-308 8
TA-309 9
TA-309.5 9.5
TA-310 10
TA-311 11
TA-312 12
TA-312.7 12.7
TA-314 14
TA-316.8 16.8
TA-320 20
TA-325 25
TA-329 29


グレード 材質 ULファイル番号 UL難燃性グレード
標準品 自然色 ABS E171626(S) UL94 HB
耐熱品 ポリカーボネイト E50075 UL94 V-0

  • 耐熱品の場合、色は黒になり品番のあとに“B”が付きます。
    例:TB-300B,TA-310B
