ストレイン・リリーフ・ブッシング（平型ケーブル用）

シャーシの取付穴に平型ケーブルを通した後でも、簡単にセットできます。 引っ張り強度が高く、耐久性、電気絶縁性にも優れており、ケーブルの保護が確実に行えます。

平型ケーブル用

品番	対象ケーブル	取付穴寸法			部品寸法

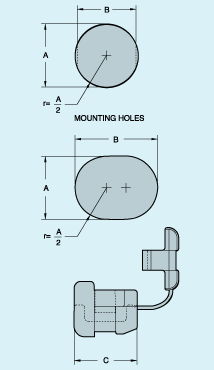

	サイズ（mm）	A取付穴直径 （mm）	B回転防止用 （mm）	最大パネル厚 （mm）	Cボディ長（mm）
SR 2P-4	2.3×4.6	9.5	8.8	1.6	10.3
〃	2.8×5.3	〃	〃	〃	〃
SR 2L-1	最大パネル厚を除きSR 2P-4と同じ			3.2	〃
SR 3A-4	3.0×5.6	11.1	9.9	1.0	〃
SR 3P-4	最大パネル厚を除きSR 3A-4と同じ			1.6	〃
SR 3W-1	〃			2.5	〃
SR 3L-1	〃			4.0	〃
SR 4P-4	3.0×5.6	12.7	11.3	2.5	11.2
SR 4N-4	3.0×7.6	〃	11.8	1.6	10.3
〃	3.8×7.1	〃	〃	〃	〃
SR 4K-4	最大パネル厚を除きSR 4N-4と同じ			2.5	〃
SR 4L-4	〃			4.0	〃
SR 4K-1	3.0×7.6	12.7	11.7	2.4	12.7
〃	3.8×7.1	〃	〃	〃	〃
〃	3.8×8.6	12.7-13.1	〃	〃	〃
〃	4.1×7.6	〃	〃	〃	〃
SR 4L-1	最大パネル厚を除きSR 4K-1と同じ			4.7	〃
SR 5KN-4	4.8×8.9	14.3	13.5	1.6	15.5
〃	5.1×9.4	〃	〃	〃	〃
〃	3.8×10.2	〃	〃	〃	〃
〃	4.1×10.4	〃	〃	〃	〃
SR 5K-4	最大パネル厚を除きSR 5KN-4と同じ			3.2	〃

---

平型ケーブル用

品番	対象ケーブル	取付穴寸法			部品寸法
	サイズ（mm）	A取付穴直径 （mm）	B回転防止用 （mm）	最大パネル厚 （mm）	Cボディ長（mm）
SR 5W-1	4.1×9.4	14.3	13.5	3.2	15.5
〃	3.8×10.2	〃	〃	〃	〃
〃	4.1×10.4	〃	〃	〃	〃
*SR 30-1	3.8×10.2	14.2	18.5	〃	17.1
〃	4.1×10.4	〃	〃	〃	〃
〃	4.8×8.9	〃	〃	〃	〃
〃	4.8×9.9	〃	〃	〃	〃
〃	5.1×9.4	〃	〃	〃	〃
〃	5.1×10.9	〃	〃	〃	〃
SR 31-2	8.1×16.5	22.2	21.3	〃	20.7
*SR 33-1	5.1×9.4	19.0	22.2	〃	19.8
〃	5.1×10.9	〃	〃	〃	〃
〃	6.1×10.7	〃	〃	〃	〃
〃	6.1×12.9	〃	〃	〃	〃
SR 34-2	6.1×10.7	22.2	21.3	〃	20.7
〃	6.1×12.9	〃	〃	〃	〃
〃	7.4×12.9	〃	〃	〃	〃
〃	7.4×16.5	〃	〃	〃	〃
*SR 300-1	1.5×10.2	9.5	15.9-16.3	4.0	11.9
〃	3.0×7.6	9.5 9.9	〃	〃	〃
〃	3.8×10.2	10.5 10.7	〃	〃	〃
〃	4.1×10.4	10.7 11.1	〃	〃	〃
*SR 302-1	最大パネル厚を除きSR 300-1と同じ			2.5	〃

*楕円形の取付穴を使用します。

色	材質	UL難燃性グレード
黒	ナイロン66	UL94　Ｖ-2

---
