- パネル・シャーシーなどに電線を通す時にこれらの尖った縁から電線を保護することができます。
エッジング |
グロメット |

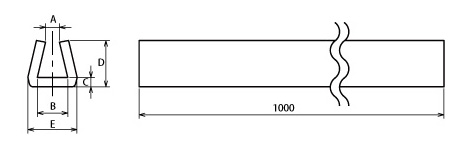

エッジング
エッジング
| 品番 |
部品寸法 |
包装単位 |
| 対応パネル厚(mm) |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
| NE-010 |
0.8〜1.0 |
0.6 |
1.0 |
1.0 |
5.0 |
3.0 |
1m×100本 |
| NE-012 |
1.0〜1.2 |
〃 |
1.3 |
〃 |
〃 |
3.3 |
〃 |
| NE-016 |
1.2〜1.6 |
0.9 |
1.7 |
〃 |
〃 |
3.7 |
〃 |
| NE-024 |
1.6〜2.3 |
1.2 |
2.4 |
〃 |
〃 |
4.4 |
〃 |
| NE-032 |
2.3〜3.2 |
1.5 |
3.3 |
〃 |
〃 |
5.3 |
〃 |
| 色 |
材質 |
UL難燃性グレード |
| 自然色 |
ナイロン6 |
UL94 HB |

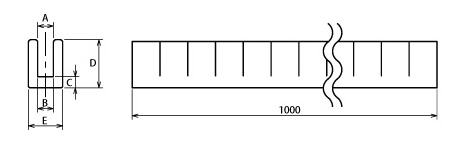

グロメット
グロメット
| 品番 |
部品寸法 |
包装単位 |
| 対応パネル厚(mm) |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
| NG-012 |
1.2 |
1.3 |
1.3 |
1.2 |
5.0 |
3.3 |
100ｍ巻 |
| NG-016 |
1.6 |
1.7 |
1.7 |
〃 |
5.2 |
3.7 |
〃 |
| NG-024 |
2.3 |
2.4 |
2.4 |
〃 |
〃 |
4.4 |
〃 |
| NG-032 |
3.2 |
3.3 |
3.3 |
〃 |
〃 |
5.3 |
〃 |
| 色 |
材質 |
UL難燃性グレード |
| 自然色 |
ナイロン6 |
UL94 HB |
